فرن أنابيب متعدد المناطق لتجارب التحلل

لمحة عامة عن المنتج لفرن الأنابيب 6 منطقة

PT D25/1500/12/3 هو فرن أنابيب ثلاثي المناطق OD25mm مع مولد بخار مع شهادة CE. طول التسخين الإجمالي 1500mm ، والذي ينقسم إلى ثلاث مناطق على شكل Y ،يمكن التحكم في درجة حرارة كل منطقة بشكل مستقلغرفة الألياف السيراميكية ، سلك التدفئة HRE المدمج ، TMax 1200 ° C. أنبوب المعالجة مصنوع من Inconel 600 ، لحام في شكل Y.يتم التحكم في درجة حرارة الفرن بواسطة ستة أجهزة تحكم في درجة الحرارة، ثلاثة لمراقبة درجة الحرارة والثلاثة الأخرى لقياس درجة الحرارة في الوقت الحقيقي. مجهزة بنظام الغاز وجهاز توليد البخار.هذا الفرن الأنابيب يستخدم لتجارب التهليل الحار.

الخصائص الرئيسية

• Tmax 1200 °C
• ثلاث مناطق تدفئة مستقلة على شكل Y ، طول التدفئة الإجمالي 1500mm
• محفظة التبريد الهوائي من الفولاذ الكربوني المزدوج ، خفض درجة حرارة السطح
• غرفة الألياف السيراميكية المرشحة تحت الفراغ ، حقل درجة حرارة موحدة
• أنبوب معالجة من إنكونيل 600 ، مصفوق على شكل Y ، مقاومة للضغط 10 بار
• سلك التسخين HRE المدمج يحترق، وضمان درجة حرارة موحدة
• جهاز إمدادات الغاز ذو قنوات 2 ، نطاق القياس من 0.1L-10L / دقيقة ، يمكن ضبط معدل التدفق
• مجهزة بجهاز توليد البخار، أداة أساسية للتجارب الحرارية
• جهاز تحكم درجة حرارة Shimaden PID مع 32 قطعة قابلة للبرمجة
• المزدوج الحراري من النوع N
• معتمدة من قبل الهيئة

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق فرن الأنابيب إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري مكسورًا أو معطلًا
• حماية عطل الطاقة يستأنف تشغيل الفرن مباشرة بعد نقطة الفشل عندما يتم إعادة تأسيس الطاقة
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

معرض المنتجات

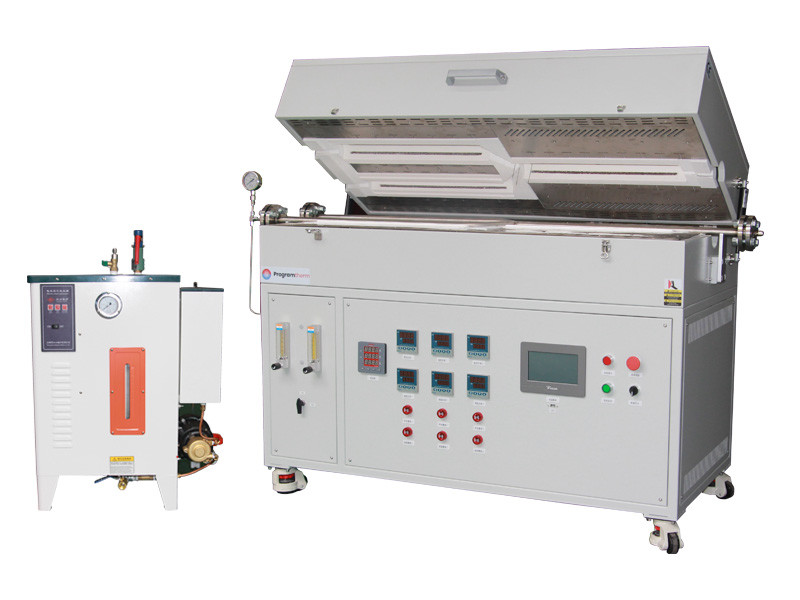

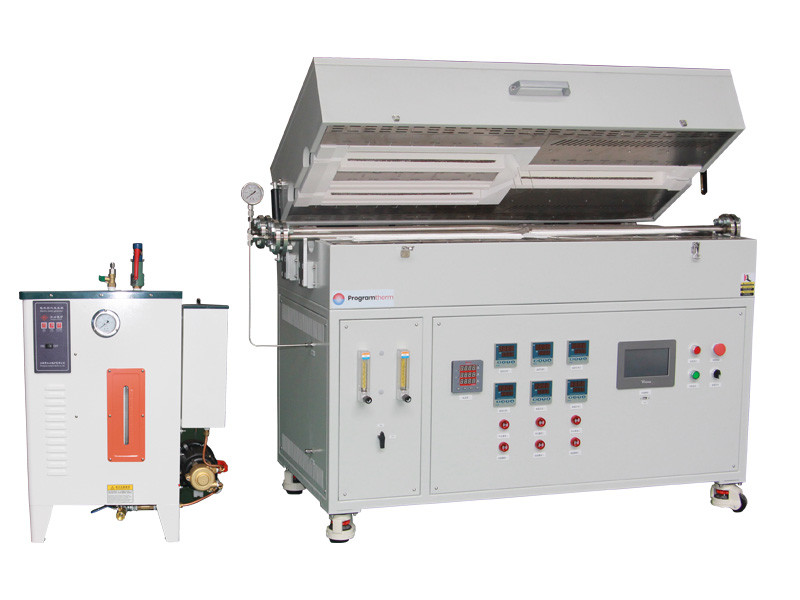

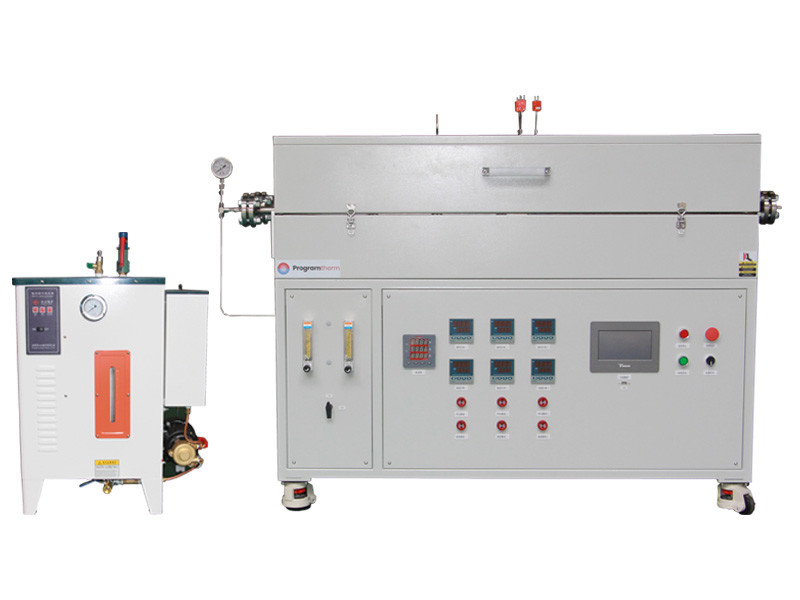

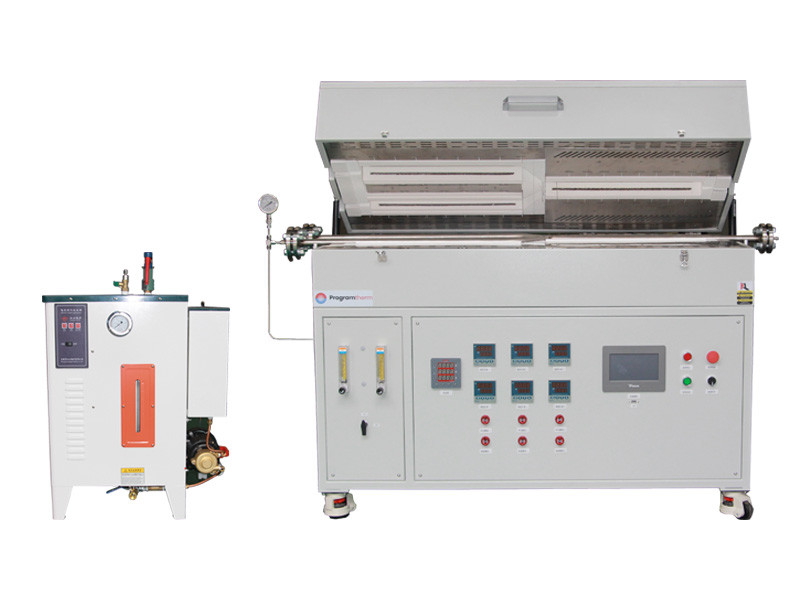

منظر الأمام لعدةفرن الأنابيب المنطقة1200 درجة

منظر جانبيلـ 1000C متعددةالمنطقة فرن الأنابيب

المواصفات التقنية

ملاحظات الطلب

• لا تملأ أي غازات متفجرة مثل الهيدروجين أو الميثان في أنبوب الفرن دون الضوابط اللازمة للسلامة والإشراف
• تم تصميم أفران الأنابيب 1700C مع أنابيب الألومينا للاستخدام تحت الفراغ والضغط المنخفض ؛ 0.2 bars / 3 psi / 0.02 MPa
• لتقليل معدل التشقق من الأنابيب السيراميكية، يرجى تغيير الموقف (ملاحظة أربع نقاط على الأنابيب) كل دفعة
• قد تظهر شقوق صغيرة على سطح السيراميك الصلبة للحريق خلال الاستخدام الطويل. هذا أمر طبيعي ويمكن إصلاح الشقوق بطلاء الألومينا
