PTC D100/1500/17/3 هو فرن أنبوب ثلاثي المناطق OD100mm كبير مع أجهزة التبريد بالماء.كل منطقة التدفئة هو 20 "طول ويتم التحكم بها من قبل ثلاثة دقة 30 قطاعات من مراقبي درجة الحرارة الرقمية بشكل مستقليتم تسخين مناطق التسخين بواسطة عناصر 1800 MoSi2 القوية تصل إلى 1700 درجة مئوية. يمكن أن يخلق فرن الأنابيب التدرج الحراري المختلف عن طريق ضبط درجة حرارة ثلاث مناطق.إنه فرن ممتاز لإعداد المواد الوظيفية تحت التدرج الحراري، ويمكن أيضا أن تستخدم لنمو النانو أو الفيلم بواسطة CVD.
منحنيات الرمل والسكن والتبريد لفرن الأنابيب CVD من سلسلة 1700

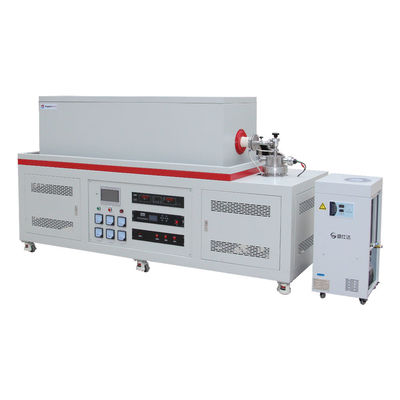

منظر الأمامأفران الأنابيب المترددة المترددة في المنطقة 31700 درجة

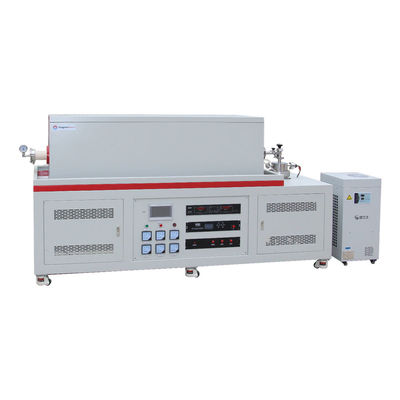

منظر جانبيلـ 1700Cفرن الأنابيب المتردد المتردد في المنطقة 3مع جهاز تبريد بالماء

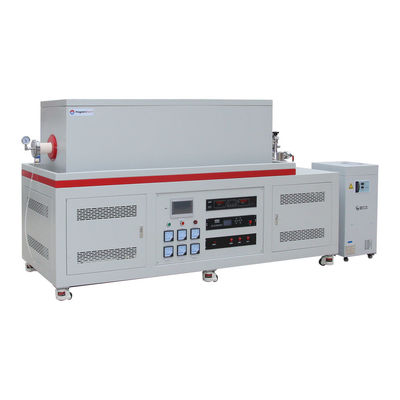

تفاصيللـ1700Cفرن الأنابيب المتردد المتردد في المنطقة 3مع فليانج تبريد المياه ووحدة مضخة موليكومر
| رقم الطراز | PTC D100/1500/17 |
| منطقة التدفئة |
|
| إمدادات الطاقة | 10KW AC380V، 50/60Hz، مرحلة واحدة |
| درجة حرارة العمل |
|
| جهاز تحكم درجة الحرارة |
|
| معدل التدفئة | ≤10 درجة مئوية / دقيقة |
| الحرارة | النوع B |
| بطانة الغرفة | مادة Mitsubishi الخاملوحات الأليومين عالية الدرجة 1800 |
| أنبوب الفرن |
|
| أجهزة التشنج الفراغية |
|
| مستوى الفراغ |
|
| غاز الغلاف الجوي | الأرجون، النيتروجين، الخ |
| عنصر التدفئة |
|
| معلومات الشحن | الوزن: 660 كجم W900xL2200xH1650mm |
| الامتثال | CE، ISO |
| الضمان | ضمان محدود لمدة عامين مع دعم فني مدى الحياة |
| اسم البند | PT D40/600/17/3 | PT D60/600/17/3 | PT D80/600/17/3 |
| طول التدفئة | 600 ملم | 600 ملم | 600 ملم |
| حجم الأنبوب | OD40xL1200mm | OD60xL1200mm | OD80xL1200mm |
| إمدادات الطاقة | 220 فولت/6 كيلوواط | 380 فولت/8 كيلوواط | 380 فولت/10 كيلوواط |
| أبعاد الفرن (LxWxH) | 1350x600x1200ملم | 1350x630x1260ملم | 1350x680x1350ملم |
| الوزن الصافي | 180 كيلوغرام | 220 كيلوغرام | 280 كيلوغرام |
