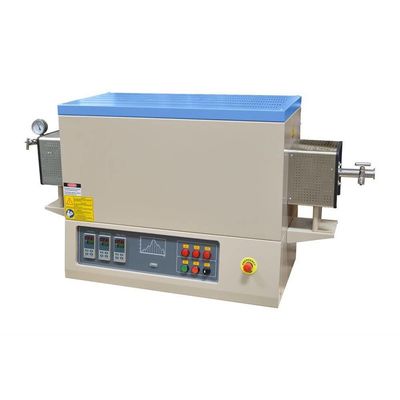

1700C درجة حرارة عالية 3 مناطق مختبر CVD فرن أنبوب الفراغ مع أنبوب الألومينا OD60mm

لمحة عامة عن المنتج

PTC D60/600/17/3 هو فرن أنابيب 60mm OD 3 منطقة مع شراع ختم فراغ كامل مع شهادة CE.كل منطقة التدفئة هو 12 "طول ويتم التحكم بها من قبل ثلاثة دقة 30 شرائح من مراقبي درجة الحرارة الرقمية بشكل مستقليتم تسخين منطقة واحدة (المنطقة الوسطى) بواسطة عناصر Super-1800 MoSi2 إلى 1700 درجة مئوية ، ويتم تسخين منطقتين أخريين بواسطة عناصر SiC إلى 1400 درجة مئوية.الفرن الأنابيب يمكن أن تخلق مختلف التدرج الحراري عن طريق ضبط ثلاثة مناطق درجة الحرارةإنه فرن ممتاز لإعداد المواد الوظيفية تحت التدرج الحراري ، ويمكن أيضًا استخدامه لنمو الفيلم البصري بواسطة CVD.

الخصائص الرئيسية

• نطاق درجة حرارة العمل 1200°C-1700°C
• هيكل فولاذي مزدوج ، خسارة حرارة ضئيلة ؛ ثلاث مناطق تسخين ، يتم التحكم فيها بشكل مستقل
• 99أنبوب ألومينيا بنسبة 0.6% مع شرائح الختم السريعة فتح الماء تبريد SS304
• عناصر التدفئة MoSi2 القوية تضمن درجة حرارة موحدة
• غرفة معزولة بالألياف للحصول على أقصى استقرار درجة حرارة وتوحيد
• جهاز تحكم PID الرقمي مع 30 قطعة قابلة للبرمجة
• مجموعة فردية من أجهزة إمداد الغاز، تتوفر مزج الغاز مع Ar، N2 CO، H2 الخ
• عجلة حرارة طويلة من النوع B
• معتمدة من قبل الهيئة

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق الفرن إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري معطلاً أو معطلاً.
• حماية انقطاع التيار الكهربائي تستأنف تشغيل الفرن مباشرة بعد نقطة الانقطاع عندما يتم استعادة التيار الكهربائي.
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

تفاصيل المنتج

فرن أنبوب الفراغ ذات درجة حرارة عالية CVD 1700 °C ثلاث مناطق

• يتم تكوين فرن أنبوب 1700C درجة حرارة عالية CVD أساسا من خمسة أجزاء: جسم الفرن، أنبوب الفرن، ملحقات غطاء الجهاز، نظام إمداد الغاز،نظام فراغ ونظام تحكم درجة الحرارة
• يتم معالجة غلاف الفولاذ الخارجي للفرن بالخزف والفوسفات ، وتغطية مسحوق البيئة على السطح ، مقاومة للتآكل والأكسدة ، ومروحة تبريد مدمجة ،درجة حرارة السطح Rt+45°C
• الامتثال لـ ISO و CE

ملامح الغرفة لفرن الأنابيب ذو الحرارة العالية 1700 درجة مئوية CVD 3 مناطق

• العزل السيراميكي عالية الألومينا، حفر CNC، جدران الغرفة الارتباط بإحكام، U نوع MoSi2 سخان، مقاوم لدرجة حرارة تصل إلى 1800C
• طول التسخين 600 ملم، مناسبة لقطر أنبوب الألومينيا 60 ملم. أنبوب معالجة الألومينيا عالية، مقاومة درجة الحرارة تصل إلى 1700 درجة مئوية،يتم تجهيز الجزء الحرج من منطقة التدفئة داخل أنبوب الفرن مع سدادة أنبوب السيراميك، والتي يمكن أن تمنع الحرارة بشكل فعال من الهروب وتقلل من فقدان الحرارة.
• المزدوج الحراري من النوع B

شفرة فتح سريع، دعم أنبوب الفرن، 1/4 بوصة بوصلة غاز باجودا، وحدة مضخة فراغ

• مجهزة بمكونات ملحقة التبريد بالماء سريعة الانفتاح من نوع SS304 لتحميل وتفريغ المواد بسرعة، مغلقة بخواتم غطاء من مطاط الفلور المقاوم لدرجات الحرارة العالية
• مدخل الهواء والمخرج تعتمد G1 / 4 بوصة بابودا فوهة الهواء، والتي يمكن توصيلها إلى أنبوب PTFE مع قطر خارجي من 8mm.
• وحدة مضخة جزئية متصلة مع KF25، وتأكد من أن مستوى الفراغ تصل إلى 10 * 5mbar

برامج التسخين لـ 1700 درجة مئوية CVD TEMP 3 زونات

• 30 قطعة قابلة للبرمجة ، معدل التدفئة 1-10C / min يتم ضبطها بحرية
• عزل حراري جيد ، تبريد طبيعي ، تبريد بلطف
• 7 "لوحة الشاشة التي تعمل باللمس هو اختياري، ويمكن عرض برامج التدفئة في الوقت المناسب، وتنزيل

Tالمواصفات التقنية

ملاحظات الطلب

• يجب أن يكون ضغط أنبوب المعالجة أقل من 0.02MPa
• مصدر الغاز يجب تجهيز صمام خفض الضغط
• قبل ملء غازات التخفيض مثل H2، يجب ضخ الهواء من الأنبوب
• عند ملء الغازات من مدخل الغاز في الأنابيب، يجب التأكد من فتح صمام منفذ الغاز

مقارنة الحجم
