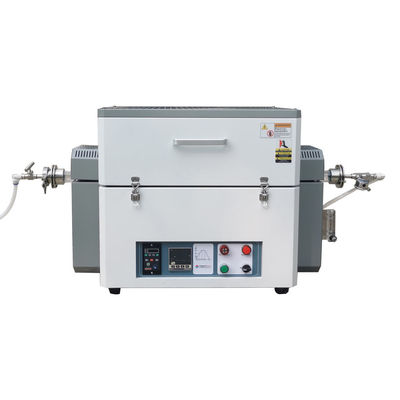

1200 درجة مئوية المختبر فرن الأنابيب الدوارة مع فلتر الغاز وأنبوب الكوارتز OD100mm

لمحة عامة عن المنتج

PTR D100/400/12 هو منطقة تسخين واحدة، على مقعد 1200 °C فرن الأنابيب الدوارة للمختبر،مناسبة بشكل خاص لعمليات معالجة الحرارة للمواد الجسيمية مثل الكالسين الذي يتدفق فيه باستمرار في درجات حرارة عالية تحت فراغ أو حماية الغلاف الجوي، طلاء الفيلم الفارغ، تجارب CVD واختبار المكونات الفيزيائية لإعداد الأرض النادرة، الإضاءة الإلكترونية، التسخين الكريستالي، السيراميك البيولوجي، السيراميك الإلكتروني، سبيكة خاصة،المواد المغناطيسيةصب الدقة ومعالجة الحرارة للمعادن..

الخصائص الرئيسية

• Tmax 1200°C
• فرن أنبوب دوار واحد، يمكن تقسيم منطقة التدفئة
• أنابيب زجاجية كوارز شفافة عالية النقاء مع 4 شفرات لخلط المواد
• غرفة الفرن المنقسم للوصول إلى الأنابيب بسرعة وسهولة
• سرعة الدوران 0.1-10دورات/دقيقة
• Tmax مستوى الفراغ 10E-7 torr، نظام إمداد غاز قناة واحدة
• شرائح الختم سريعة الافتتاح SS304 مع صمامات الإبرة ومقياس الضغط
• غرفة معزولة بالألياف مع أسلاك التدفئة المدمجة من جميع الجوانب تضمن درجة حرارة موحدة
• المزدوج الحراري من النوع N
• جهاز تحكم ذكي لدرجة الحرارة PID مع 32 قطعة قابلة للبرمجة
• معتمدة من قبل الهيئة

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق الفرن إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري معطلاً أو معطلاً.
• حماية انقطاع التيار الكهربائي تستأنف تشغيل الفرن مباشرة بعد نقطة الانقطاع عندما يتم استعادة التيار الكهربائي.
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

تفاصيل المنتج

1200°C فرن مختبر أنابيب ذات منطقة تسخين واحدة مع نظام تصفية الغاز

• يتكون فرن الأنبوب الدوار المختبر في منطقة واحدة 1200 درجة مئوية أساسًا من ستة أجزاء: جسم الفرن ، أنبوب الفرن ، ملحقات الختم ، نظام إمداد الغاز ،نظام التحكم في درجة الحرارة ونظام تصفية الغاز
• يتم معالجة غلاف الفولاذ الخارجي للفرن بالخزف والفوسفات ، وتغطية مسحوق البيئة على السطح ، مقاومة للتآكل والأكسدة ، ومروحة تبريد مدمجة ،درجة حرارة السطح Rt+45°C
• مظهر رائع، وامتثال الـ ISO و CE

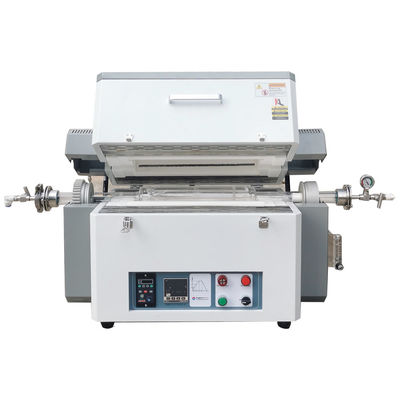

غرفة فرن أنبوب 1200C مع أنبوب الكوارتز

• يتم تصنيع الفرن من مواد ألياف السيراميك نصف دائرية ، مرشحة تحت الفراغ ، ومقترنة بإحكام في قطعة واحدة.
• طول منطقة التدفئة هو 400 مم ويمكن تكييفها مع أنابيب الكوارتز 40-80 مم.
• يتم تصنيع أنبوب المعالجة من أنبوب الكوارتز الشفاف عالي النقاء ، مدمج مع أربعة شفرات تحريك متماثلة ، يمكن ضبط سرعة الدوران.يتم تجهيز الجزء الحرج من منطقة التدفئة داخل أنبوب الفرن مع سدادة أنبوب السيراميك، والتي يمكن أن تمنع الحرارة بشكل فعال من الهروب وتقلل من فقدان الحرارة.
• المزدوج الحراري من النوع N على قمة غرفة الفرن

شفرة فتح سريعة، دعم أنبوب الفرن، 1/4 بوصة بابودا فوهة الغاز

• مجهزة بمكونات ملحقة سريعة فتح SS304 لتحميل وتفريغ المواد بسرعة ، مغلقة بخواتم غطاء المطاط الفلورية المقاومة لدرجات الحرارة العالية
• مدخل الهواء والمخرج تعتمد G1 / 4 بوصة بابودا فوهة الهواء، والتي يمكن توصيلها إلى أنبوب PTFE مع قطر خارجي من 8mm.
• مجهزة بمؤسسات فلانج قابلة للتعديل لضمان التشغيل الآمن والمستقر لأنبوب الفرن

مجموعة فردية من أجهزة إمداد الغاز

• يتم تجهيز جميع أفران الأنبوب المختبر 1200C-1700C مع جهاز إمدادات الغاز القناة الواحدة
• المفاصل المزدوجة للفيرول؛ جهاز قياس تدفق الغاز العائم، ومعدل تدفق قابل للتعديل يتراوح بين 60-600ml / min
• الغازات المتاحة: N2، Ar، H2، CO، الخ

ملاحظة: عند ملء غازات التخفيف ، يجب تكوين صمامات الانسحاب ، وصمامات الاتجاه الواحد ، وأنظمة معالجة غازات العادم ، إلخ.

لوحة تحكم لفرن أنبوب متحرك مختبر 1200 درجة مئوية

• تصميم متكامل مع جهاز تحكم درجة الحرارة، أمبيتر، فولتميتر، أزرار وظيفة على لوحة
• جهاز تحكم ذكي لدرجة الحرارة PID مع برامج 32 قطعة ، دقة ± 1 °C
• إيقاف تشغيل الطاقة، زيادة درجة الحرارة، كسر الحرارة والحماية من الإرهاق
• وظيفة ضبط الحرارة الذاتية
• مع 485 واجهة الاتصال (اختياري)

برامج التدفئة والسكن والتبريد لفرن الأنابيب الدوارة المختبر 1200 °C

• 32 قطعة قابلة للبرمجة ، معدل التدفئة 1-20C / min قابل للتعديل بحرية
• عزل حراري جيد ، تبريد طبيعي ، تبريد بلطف
• 7 "لوحة الشاشة التي تعمل باللمس هو اختياري، ويمكن عرض برامج التدفئة في الوقت المناسب، وتنزيل

Tالمواصفات التقنية

ملاحظات الطلب

• يجب أن يكون ضغط أنبوب المعالجة أقل من 0.02MPa
• مصدر الغاز يجب تجهيز صمام خفض الضغط
• قبل ملء غازات التخفيض مثل H2، يجب ضخ الهواء من الأنبوب

مقارنة الحجم
