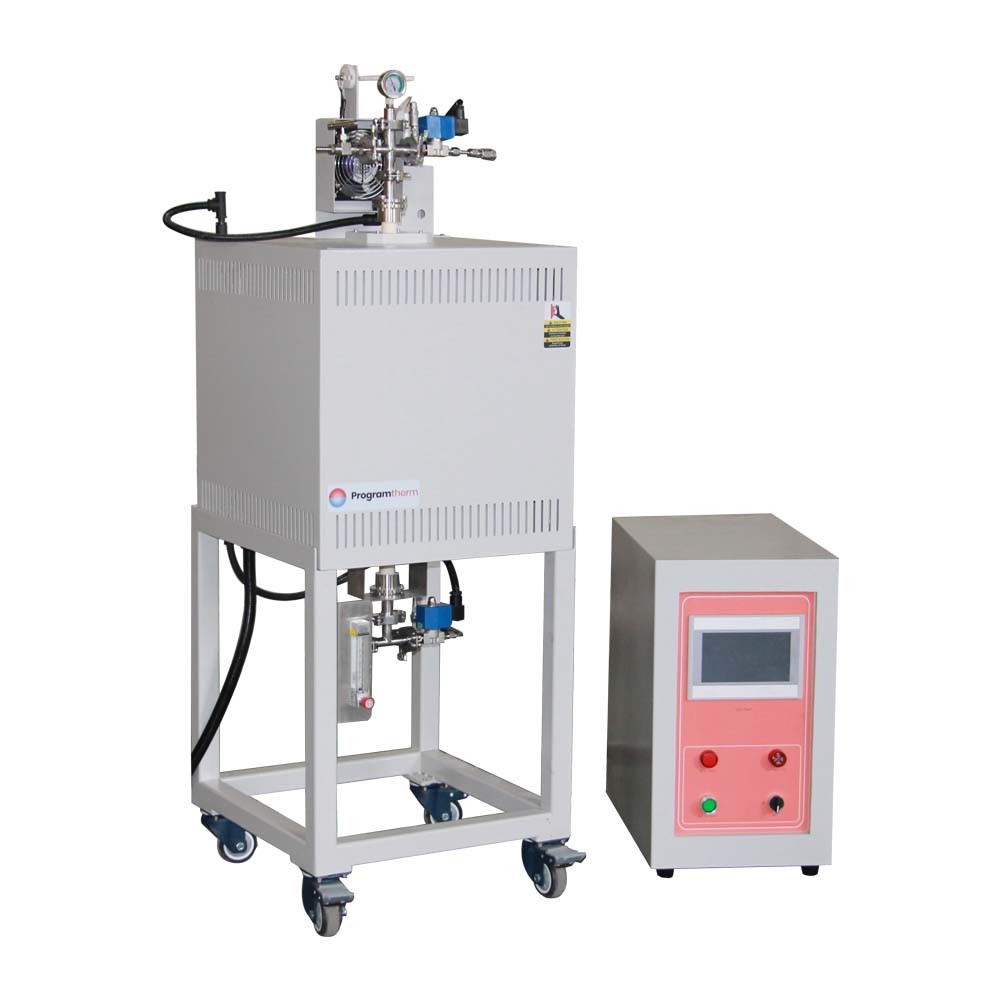

فرن أنبوب الهيدروجين الرأسي 1400 درجة مئوية مع جهاز الإشعال وأنبوب الألومينا OD40

لمحة عامة عن المنتج

PTV D40 / 300/14 هو فرن أنبوب هيدروجين عمودي مخصص مع تحريك الغاز التلقائي PLC واشتعال الغاز الذيل. الميزات مع أنبوب معالجة الألومينا قطره 40 مم ، عناصر التسخين SiC ،يتم التحكم في درجة حرارة الفرن الأنبوب الرأسي عن طريق جهاز تحكم طاقة SCR عالية الدقة مع دقة + / -1C و 32 برامج قطاعاتوهي مصممة لمعالجة الحرارة لمختلف أنواع المواد الجديدة تحت الهيدروجين أو غيرها من الظروف الغازية حتى 1400C.

الخصائص الرئيسية

• Tmax 1400°C
• منطقة تسخين واحدة، الغلاف الجوي الهيدروجيني الرأسي الفرن الأنبوبي
• خزانة التحكم الفردية، جو الهيدروجين
• نظام استبدال الغازات الآلي بالكامل وجهاز H2ignition
• تزويد صمام اتجاه واحد وصمام الاختبار للعمل الآمن H2
• الحرارة من النوع S
• عناصر تسخين قوية من نوع U SiC ، معدل تسخين سريع
• أجهزة تسجيل الفراغ SS304 مع صمامات ومقياس ضغط
• 99.5 ٪ أنبوب الألومينا
• PID الرقمية قابلة للبرمجة 32 قطعة بدقة +/-1C
• معيار CE

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق الفرن إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري معطلاً أو معطلاً.
• حماية انقطاع التيار الكهربائي تستأنف تشغيل الفرن مباشرة بعد نقطة الانقطاع عندما يتم استعادة التيار الكهربائي.
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

تفاصيل المنتج

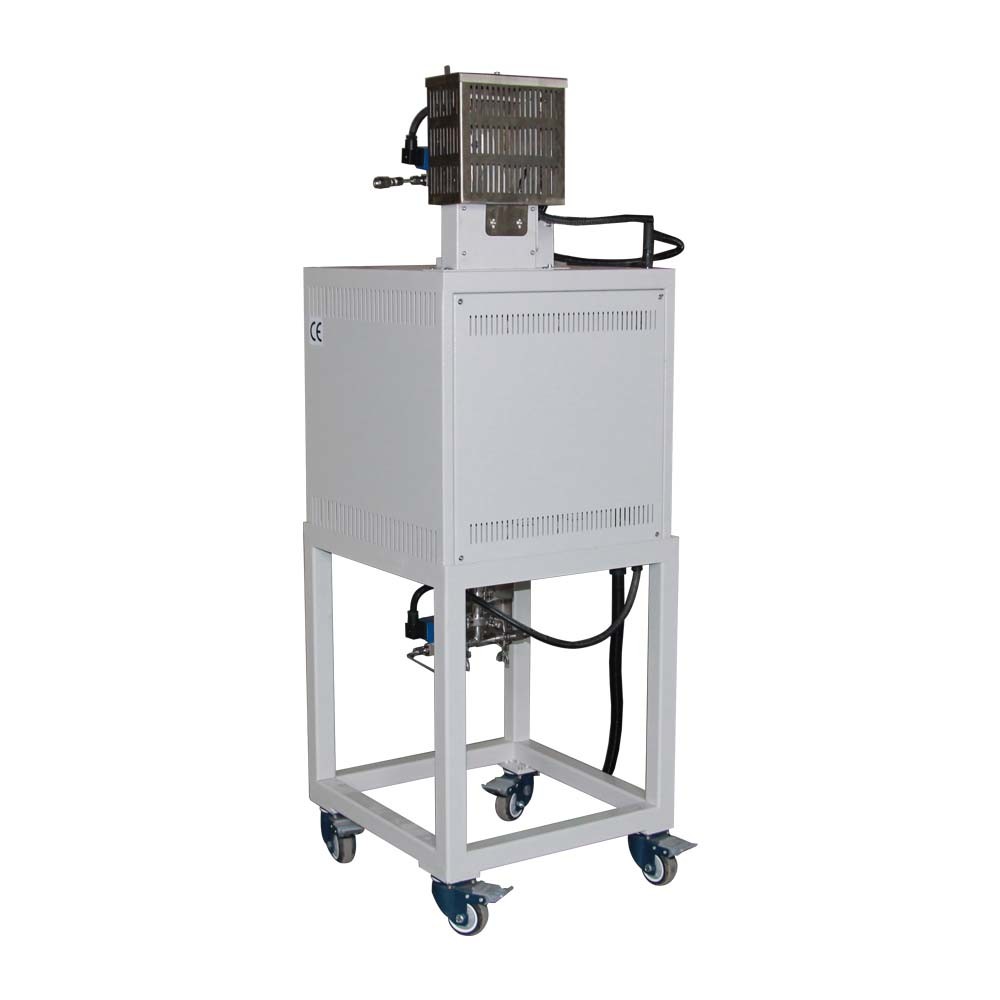

1400 درجة مئوية أفران أنبوب الهيدروجين الرأسي منطقة تسخين واحدة

• أفران أنبوب الهيدروجين الرأسي يتكون أساسا من سبعة أجزاء: جسم الفرن، أنبوب الألومينا، أجزاء شراع الختم، نظام إمداد الغاز، نظام الإشعال،نظام التحكم في درجة الحرارة من PLC ودعم متنقل
• يتم معالجة غلاف الفولاذ الخارجي للفرن بالخزف والفوسفات ، وتغطية مسحوق البيئة على السطح ، مقاومة للتآكل والأكسدة ، ومروحة تبريد مدمجة ،درجة حرارة السطح Rt+45°C
• مظهر رائع، وامتثال الـ ISO و CE

نظام تحكم PLC لفرن أنبوب الهيدروجين الرأسي 1400 °C

• لوحة بشاشة تعمل باللمس 7 بوصة، خزانة التحكم الفردية
• تحريك الغاز التلقائي و إشعال الغاز الخلفي بواسطة PLC
• مزودة بوحدة التحكم عن بعد

نظام إمدادات الغاز ذو القنوات الثنائية

• مجهزة بمكونات ملحقة سريعة فتح SS304 لتحميل وتفريغ المواد بسرعة ، مغلقة بخواتم غطاء المطاط الفلورية المقاومة لدرجات الحرارة العالية
• صمام الكهربائية لملء الغاز. تبني مدخل الهواء ومخرجه فوهة الهواء باجودا G1 / 4 بوصة ، والتي يمكن توصيلها بأنبوب PTFE قطره الخارجي 8 مم. يمكن أن يصل الحرارة إلى 10 * -7torr
• مجهزة بمؤسسات فلانج قابلة للتعديل لضمان التشغيل الآمن والمستقر لأنبوب الفرن

جهاز إشعال الهيدروجين

• تجهيز جهاز الهيدروجين ، يتم حرق الغاز المقلل في منفذ الغاز
• عندما يكتشف الحرارة أن درجة الحرارة أقل من القيمة المحددة (محددة إلى 200-300 درجة) ، فإنها سوف تشتعل مرة أخرى.وسوف تكون مليئة بالنيتروجين للحماية، والتي هي آمنة وموثوق بها.
• المفاصل المزدوجة للفيرول؛ جهاز قياس تدفق الغاز العائم، ومعدل تدفق قابل للتعديل يتراوح بين 60-600ml / min
• الغازات المتاحة: N2، Ar، H2، CO، الخ

ملاحظة: عند ملء غازات التخفيف ، يجب تكوين صمامات الانسحاب ، وصمامات الاتجاه الواحد ، وأنظمة معالجة غازات العادم ، إلخ.

المواصفات التقنية

ملاحظات الطلب

• يجب أن يكون ضغط أنبوب الفرن أقل من 0.02MPa
• مصدر الغاز يجب تجهيز صمام خفض الضغط
• قبل ملء غازات التخفيض مثل H2، يجب ضخ الهواء من الأنبوب
• عند ملء الغازات من مدخل الغاز في الأنابيب، يجب التأكد من فتح صمام منفذ الغاز

مقارنة الحجم
