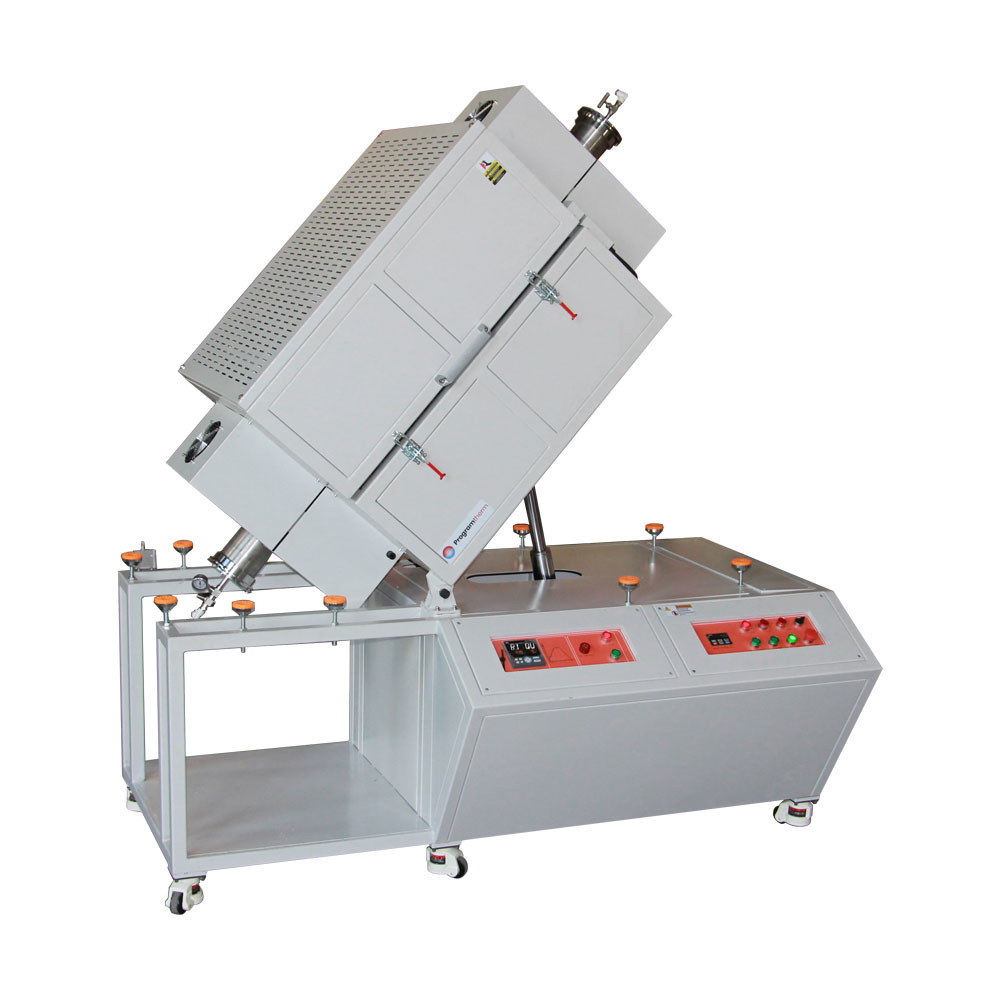

1200C كبير عمودي الدوار واحد المنطقة أنبوب الفرن مع OD300mm أنبوب معدني

لمحة عامة عن المنتج

PTR D300/600/12 هو منطقة التدفئة التدفئة واحدة كبيرة، الانحناء والفرن الأنابيب الدوارة، يمكن أن يكون جسم الفرن الانحناء إلى 90 درجة / عموديا،تم تصميم الفرن مع غرفتين نصف دائرية مع سلك لفة سبائك مضمنيتم تصنيع أنبوب الفرن من 310SS أنبوب الفولاذ المقاوم للصدأ مع بنيت في شفرة التحريك، وحجم التحميل الفعال هو 10L، ويمكن ضبط سرعة الدوران تتراوح بين 0.1-5rmp.مناسبة بشكل خاص لعملية المعالجة الحرارية للمواد الحبيبية، مثل أكسيد السيراميك والغرافيت مسحوق الخ

الخصائص الرئيسية

• Tmax 1200°C
• فرن أنبوب واحد التدفئة، دوار، ينحني، قابل للإصلاح
• باب الفرن اليدوي بمساعدة قضبان هيدروليكية
• غرفة عزل الألياف السيراميكية مع سلك التدفئة المدمج
• 310SS أنبوب مع بنيت في شفرة التحريك، حجم تحميل 10L، سرعة الدوران 0.1-5rmp
• تجهيز تبريد الهواء على كلا طرفي الأنابيب
• صفيحة الختم SS304 مع مدخل وغاز ومخرج
• المزدوج الحراري من النوع N
• جهاز تحكم PID الرقمي مع 30 قطعة قابلة للبرمجة
• دعم الفلينجز المزدوجة يوفر إغلاقًا أفضل ومدة حياة أطول للأنابيب
• معتمدة من قبل الهيئة

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق الفرن إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري معطلاً أو معطلاً.
• حماية انقطاع التيار الكهربائي تستأنف تشغيل الفرن مباشرة بعد نقطة الانقطاع عندما يتم استعادة التيار الكهربائي.
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

تفاصيل المنتج

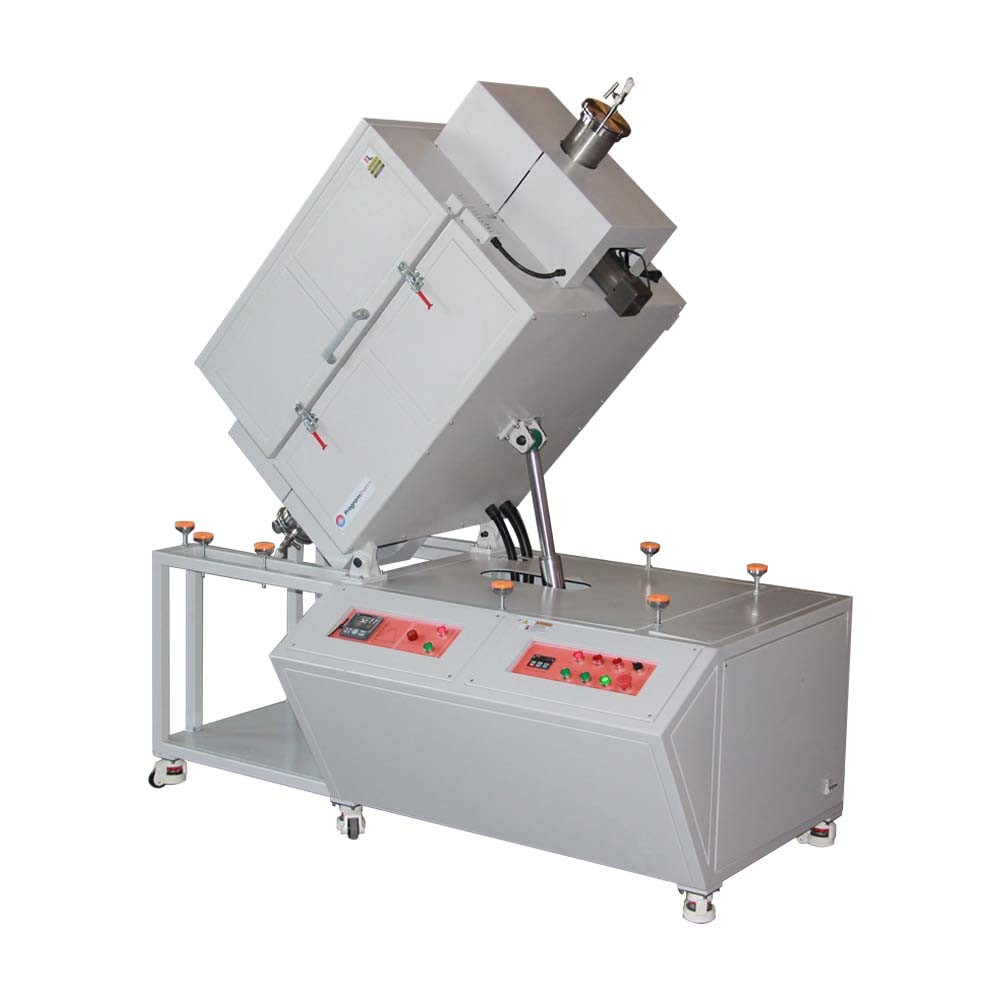

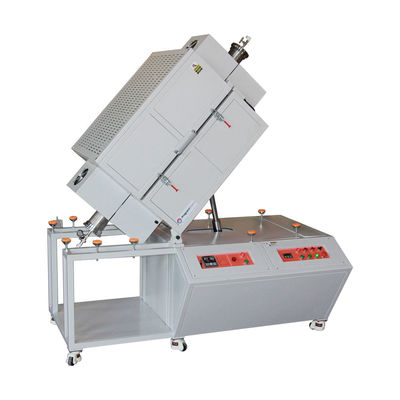

1200 درجة مئوية فرن أنبوبي عمودي كبير دوار ذو منطقة تسخين واحدة

• يتكون فرن الأنابيب الدوارة أساسا من سبعة أجزاء وهي جسم الفرن، 310S أنبوب المعالجة، شظايا الختم، نظام إمداد الغاز، نظام رفع، نظام دوران ونظام التحكم في درجة الحرارة
• يتم معالجة غلاف الفولاذ الخارجي للفرن بالخزف والفوسفات ، وتغطية مسحوق البيئة على السطح ، مقاومة للتآكل والأكسدة ، ومروحة تبريد مدمجة ،درجة حرارة السطح Rt+45°C
• مظهر رائع، وامتثال الـ ISO و CE

غرفة التدفئة مع أنبوب معدني لفرن الأنابيب الساخنة 1200 درجة مئوية

• يتم تصنيع الفرن من مواد ألياف السيراميك نصف دائرية ، مرشحة تحت الفراغ ، ومقترنة بإحكام في قطعة واحدة.
• طول منطقة التسخين 600mm و 300mm أنبوب معدني OD
• أنبوب المعالجة مصنوع من أنبوب 310S المطاطي، البوليس السطحي، مقاومة للحرارة إلى 1100 درجة مئوية، أنبوب التدفئة الوسطى OD300mm، منطقة غير التدفئة OD120mm،3 أفقية مسافة متساوية المداعبة المشددة داخل الأنبوب، تسخين المواد بالتساوي خلال عملية الدوران. يمكن ضبط سرعة الدوران.
• مجهزة بمحطة هيدروليكية وسائط هيدروليكية ، يمكن إمالة جسم الفرن إلى 90 درجة لسهولة التفريغ.
• المزدوج الحراري من النوع N على قمة غرفة الفرن

304SS فلينج الختم، دعم أنبوب الفرن، 1/4 بوصة بابودا فوهة الغاز

• مجهزة بمكونات إضافية للشريحة الختامية من نوع SS304 لتحميل وتفريغ المواد بسرعة، مغلقة بخواتم الختام من مطاط الفلور المقاوم لدرجات الحرارة العالية
• مدخل الهواء والمخرج تعتمد G1 / 4 بوصة بابودا فوهة الهواء، والتي يمكن توصيلها إلى أنبوب PTFE مع قطر خارجي من 8mm.
• مجهزة بنظام تبريد الهواء على الجزء العلوي من نهاية الأنابيب

برامج التدفئة لفرن أنبوب دوار كبير قابل للإرتفاع عند 1200 درجة مئوية

• 32 قطعة قابلة للبرمجة ، معدل التدفئة 1-20C / min قابل للتعديل بحرية
• عزل حراري جيد ، تبريد طبيعي ، تبريد بلطف
• 7 "لوحة الشاشة التي تعمل باللمس هو اختياري، ويمكن عرض برامج التدفئة في الوقت المناسب، وتنزيل

المواصفات التقنية

ملاحظات الطلب

• يجب أن يكون ضغط أنبوب الكوارتز أقل من 0.02MPa
• مصدر الغاز يجب تجهيز صمام خفض الضغط
• قبل ملء غازات التخفيض مثل H2، يجب ضخ الهواء من الأنبوب
• عند ملء الغازات من مدخل الغاز في الأنابيب، يجب التأكد من فتح صمام منفذ الغاز
