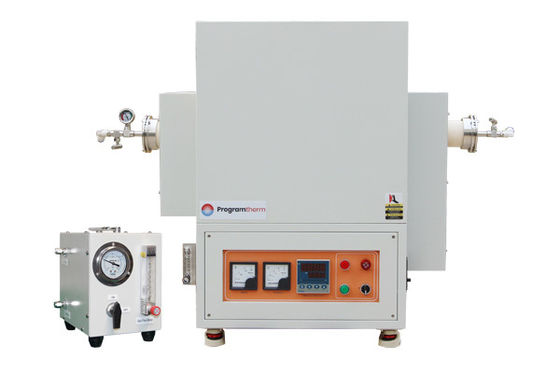

فرن الأنابيب الدوارة ذات المنطقة الواحدة 1700C مع شراع وأنابيب الألومينا 80 مم - PTR D80/300/17

لمحة عامة عن المنتج

PTR D80/300/17 هو فرن أنابيب دوارة من 1700 درجة مئوية، مع سرعة دوران 1-8 دورات في الدقيقةتسمح للعينات الغبارية أو الحبيبية في الداخل بالتفاعل بشكل كامل ومتساوي مع الغلاف الجوي أو التخمير في الفراغهيكل قشرة فولاذ الكربون مزدوج الطبقة معزولة من السيراميك من الألومنيوم بنسبة 1800% أنبوب من الألومنيوم بنسبة 99.5%جهاز تحكم رقمي قابل للبرمجة بـ 30 قطعة بدقة +/-1C.

الخصائص الرئيسية

• Tmax 1700 درجة مئوية
• منطقة واحدة ، سطح المقاعد ، فرن الأنابيب الدوارة
• هيكل فولاذ مزدوج، خسارة حرارة ضئيلة
• مجموعة فردية من نظام إمدادات الغاز من قناة واحدة
• سرعة الدوران 1-8 دورات في الدقيقة
• غرفة معزولة بالألياف للحصول على أقصى استقرار درجة حرارة وتوحيد
• عناصر التدفئة MoSi2 القوية تضمن درجة حرارة موحدة
• جهاز تحكم PID الرقمي مع 30 قطعة قابلة للبرمجة
• 99أنبوب معالجة محتوى الألومينيا بنسبة 0.5٪ مع شظايا الختم SS304 مع محول أنبوب غاز 1/4 "
• دعم الفلينجز المزدوجة يوفر إغلاقًا أفضل ومدة حياة أطول للأنابيب
• عجلة حرارة طويلة من النوع B
• معتمدة من قبل الهيئة

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق الفرن إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري معطلاً أو معطلاً.
• حماية انقطاع التيار الكهربائي تستأنف تشغيل الفرن مباشرة بعد نقطة الانقطاع عندما يتم استعادة التيار الكهربائي.
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

تفاصيل المنتج

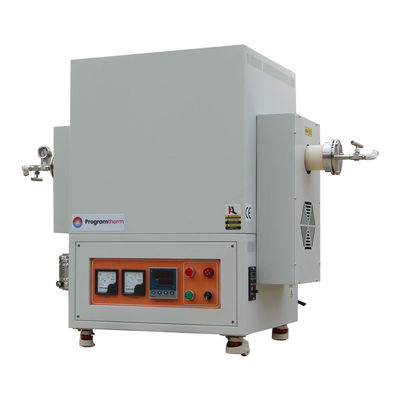

1700 درجة مئوية واحد منطقة فرن الأنابيب الدوارة مع شفرات وأنابيب الألومنيوم

• يتكون فرن الأنابيب الدوارة ذات المنطقة الواحدة 1700 درجة مئوية أساسًا من خمسة أجزاء: جسم الفرن ، أنبوب الفرن ، ملحقات ختم الجهاز ، نظام إمداد الغاز ونظام التحكم في درجة الحرارة
• يتم معالجة غلاف الفولاذ الخارجي للفرن بالخزف والفوسفات ، وتغطية مسحوق البيئة على السطح ، مقاومة للتآكل والأكسدة ، ومروحة تبريد مدمجة ،درجة حرارة السطح Rt+45°C
• مظهر رائع، وامتثال الـ ISO و CE

1700 درجة مئوية منطقة واحدة درجة حرارة عالية غرفة فرن الأنابيب الدوارة

• العزل السيراميكي عالية الألومينا، حفر CNC، جدران الغرفة الارتباط بإحكام، U نوع MoSi2 سخان، مقاوم لدرجة حرارة تصل إلى 1800C
• طول التسخين 300 ملم، مناسبة لقطر أنبوب الألومينيا 40-80 ملم. أنبوب معالجة الألومينيا عالية، مقاومة درجة حرارة تصل إلى 1700 درجة مئوية،يتم تجهيز الجزء الحرج من منطقة التدفئة داخل أنبوب الفرن مع سدادة أنبوب السيراميك، والتي يمكن أن تمنع بشكل فعال الحرارة من الهروب وتقليل خسارة الحرارة
• المزدوج الحراري من النوع B

ملاحظة: هيكل الغرفة هو فقط للمرجعية، واتخاذ التصميم الحقيقي كمعيار

شفرة فتح سريع مع المفاصل الدوارة، 1/4 "باجودا فوهة الغاز

• مجهزة بمكونات ملحقة سريعة فتح SS304 لتحميل وتفريغ المواد بسرعة ، مغلقة بخواتم غطاء المطاط الفلورية المقاومة لدرجات الحرارة العالية
• مدخل الهواء والمخرج تعتمد G1 / 4 بوصة بابودا فوهة الهواء، والتي يمكن توصيلها إلى أنبوب PTFE مع قطر خارجي من 8mm.
• مجهزة بمؤسسات فلانج قابلة للتعديل لضمان التشغيل الآمن والمستقر لأنبوب الفرن

مجموعة فردية من أجهزة إمداد الغاز من قناة واحدة

• يتم تجهيز جميع أفران الأنبوب المختبر 1200C-1700C مع جهاز إمدادات الغاز القناة الواحدة
• المفاصل المزدوجة للفيرول؛ جهاز قياس تدفق الغاز العائم، ومعدل تدفق قابل للتعديل يتراوح بين 60-600ml / min
• الغازات المتاحة: N2، Ar، H2، CO، الخ

ملاحظة:عند ملء غازات التخفيف ، يجب تكوين صمامات الاختبار ، وصمامات الاتجاه الواحد ، وأنظمة معالجة غازات العادم ، إلخ.

لوحة التحكم لـ 1700 درجة مئوية منطقة واحدة

• تصميم متكامل مع جهاز تحكم درجة الحرارة، أمبيتر، فولتميتر، أزرار وظيفة على لوحة
• جهاز تحكم ذكي لدرجة الحرارة PID مع برامج 30 قطعة ، دقة ± 1 °C
• إيقاف تشغيل الطاقة، زيادة درجة الحرارة، كسر الحرارة والحماية من الإرهاق
• وظيفة ضبط الحرارة الذاتية
• مع 485 واجهة الاتصال (اختياري)

برامج التسخين لفرن الأنابيب الدوارة ذات المنطقة الواحدة 1700 درجة مئوية

• 30 قطعة قابلة للبرمجة ، معدل التدفئة 1-10C / min يتم ضبطها بحرية
• عزل حراري جيد ، تبريد طبيعي ، تبريد بلطف
• 7 "لوحة الشاشة التي تعمل باللمس هو اختياري، ويمكن عرض برامج التدفئة في الوقت المناسب، وتنزيل

المواصفات التقنية

ملاحظات الطلب

• يجب أن يكون ضغط أنبوب المعالجة أقل من 0.02MPa
• مصدر الغاز يجب تجهيز صمام خفض الضغط
• قبل ملء غازات التخفيض مثل H2، يجب ضخ الهواء من الأنبوب

مقارنة الحجم
