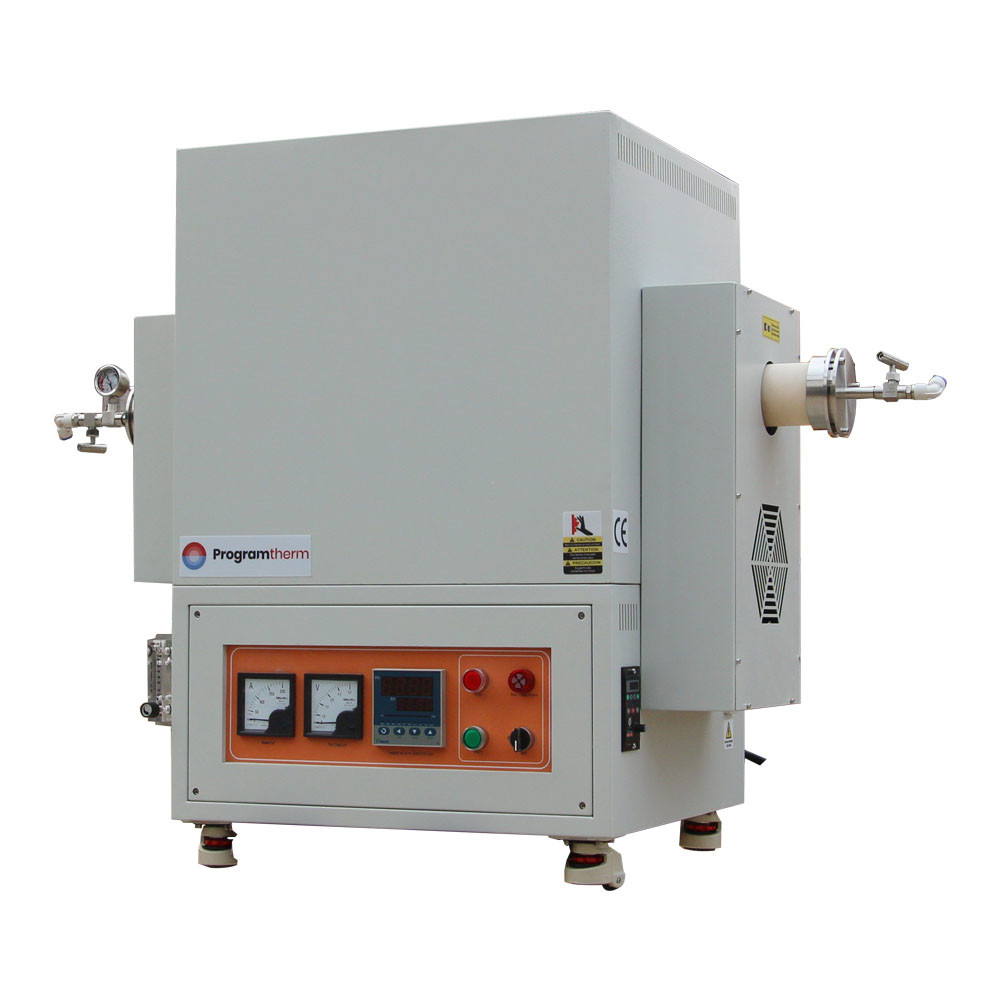

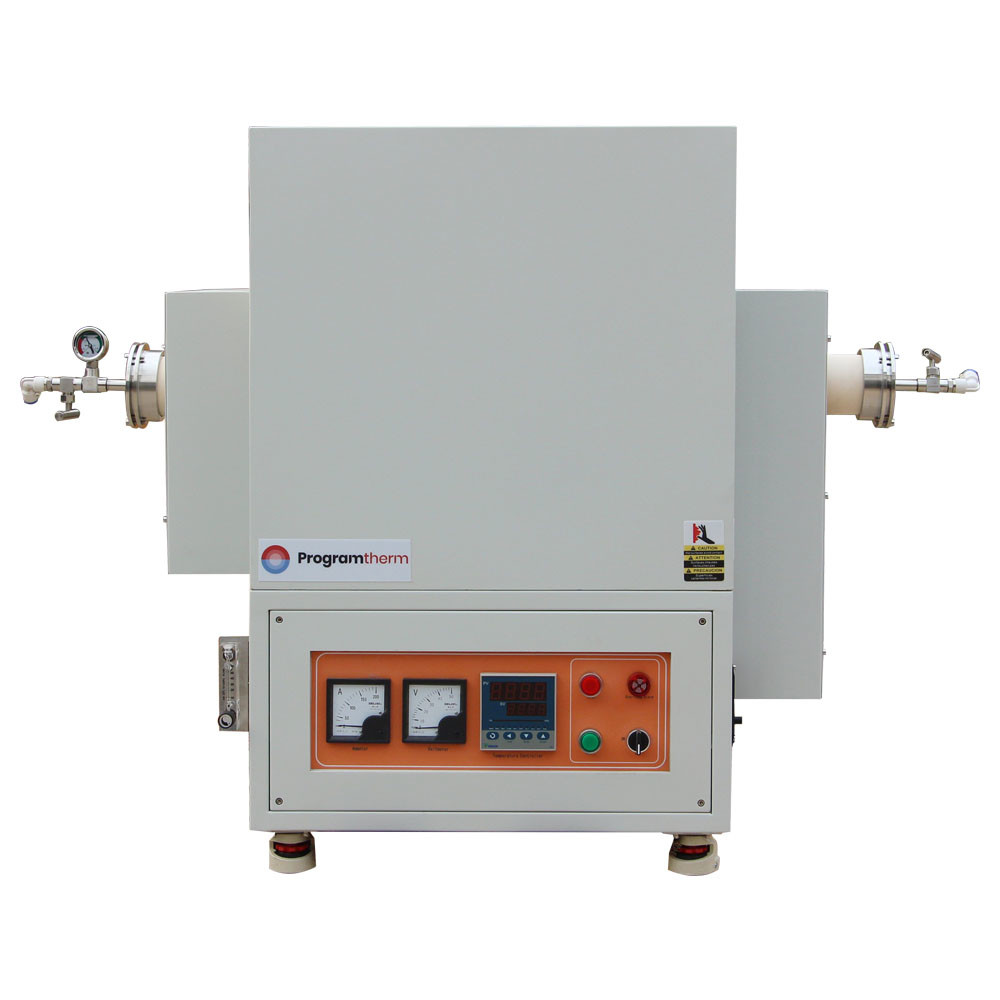

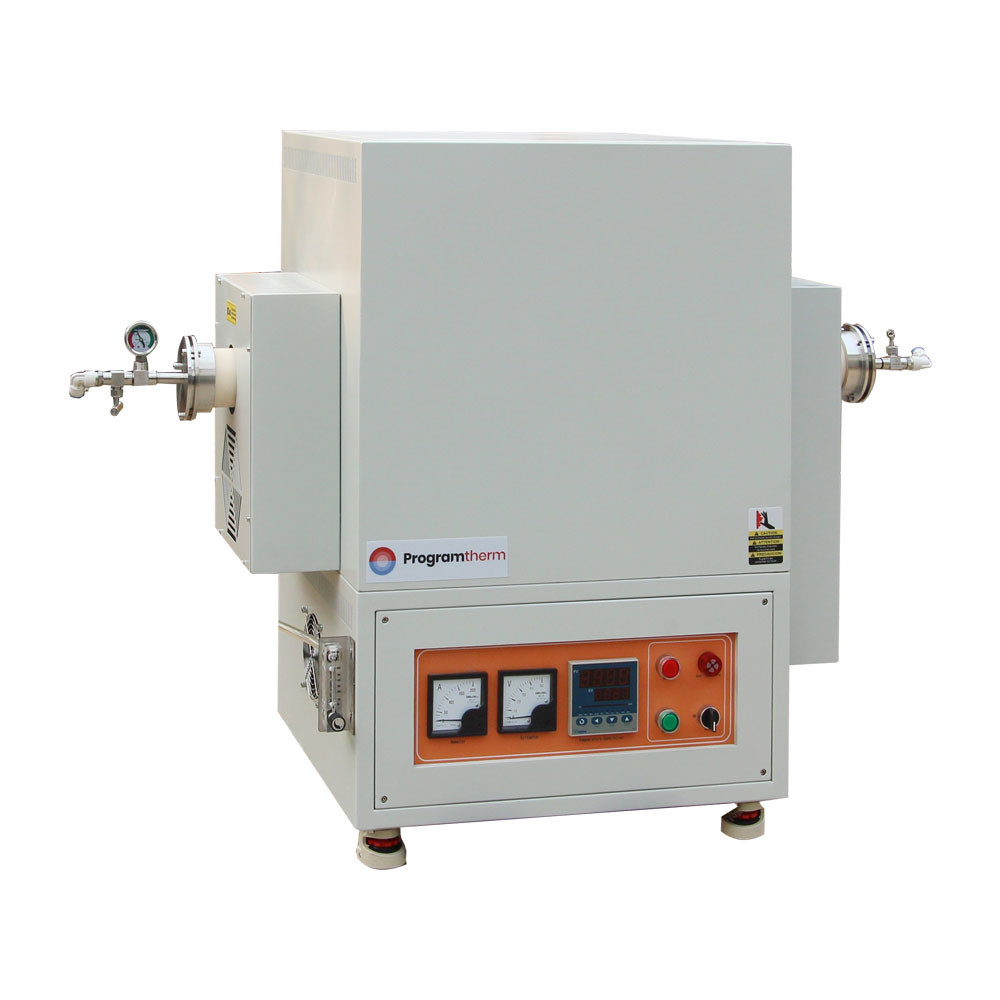

1700 درجة حرارة عالية فرن الأنابيب مع أنابيب الألومينا والشرائح الفراغ OD80mm

لمحة عامة عن المنتج

PT D80/300/17.Tube Furnace يحتوي على أنبوب السيراميك عالي الألومينا مع شرائح الختم SS304 ، يتم تسخينها بواسطة قضبان MoSi2 ، Tmax 1700 درجة مئوية (1500 درجة مئوية تحت مستوى فراغ عال).يوفر PID الذاتي القائم على المعالجة الدقيقة تحكمًا ممتازًا دون تجاوز ودقة +/- 1 °Cيمكن الوصول إلى مستوى الفراغ الأقصى إلى 10E-5 torr مع مضخة الفراغ الجزيئي. يتم استخدام الفرن الأنبوبي بشكل رئيسي في الفراغ و / أو الغلاف الجوي حماية التخمس، طلاء الفيلم الفراغ،تجارب CVD واختبارات المكونات الفيزيائية لإعداد الأرض النادرة، الإضاءة الإلكترونية، التسخين الكريستالي، السيراميك البيولوجية، السيراميك الإلكترونية، السبائك الخاصة، المواد المغناطيسية، الصب الدقيق ومعالجة الحرارة للمعادن.فرن الأنبوب السيراميكي 1700C هو أداة مثالية للاستخدام اليومي للمختبر.

الخصائص الرئيسية

• Tmax 1700 درجة مئوية
• فرن الأنابيب ذو الحرارة العالية ذو منطقة واحدة، على سطح المقعد، أفقي
• هيكل فولاذ مزدوج، خسارة حرارة ضئيلة
• مجموعة فردية من أجهزة إمداد الغاز
• غرفة معزولة بالألياف للحصول على أقصى استقرار درجة حرارة وتوحيد
• عناصر التدفئة MoSi2 القوية تضمن درجة حرارة موحدة
• جهاز تحكم PID الرقمي مع 32 قطعة قابلة للبرمجة
• أنابيب الألومينا مع شرائح الختم SS304 مدرجة
• دعم الفلينجز المزدوجة يوفر إغلاقًا أفضل ومدة حياة أطول للأنابيب
• غرفة الفرن غير المنقسمة لحماية فقدان الحرارة
• عجلة حرارة طويلة من النوع B
• معتمدة من قبل الهيئة

تدابير السلامة

• مقياس آمبرات مدمج ومقاسات فولت مزدوجة لسهولة الرصد وإصلاح الأخطاء.
• حماية من الإفراط في الحرارة تغلق الفرن إذا كانت درجة الحرارة خارج النطاق المقبول (راجع دليل جهاز التحكم) أو عندما يكون العامل الحراري معطلاً أو معطلاً.
• حماية انقطاع التيار الكهربائي تستأنف تشغيل الفرن مباشرة بعد نقطة الانقطاع عندما يتم استعادة التيار الكهربائي.
• يقدم التحكم الذاتي في PID القائم على المعالجة الدقيقة عملية حرارية مثالية مع الحد الأدنى من الإفراط

تفاصيل المنتج

فرن أنبوب عالي درجة حرارة 1700 درجة مئوية مع جهاز إمداد الغاز

• يتم تكوين فرن أنبوب منطقة واحدة عالية درجة الحرارة 1700C أساسا من خمسة أجزاء: جسم الفرن، أنبوب الفرن، ملحقات غطاء الهافز، نظام إمداد الغاز ونظام التحكم في درجة الحرارة
• يتم معالجة غلاف الفولاذ الخارجي للفرن بالخزف والفوسفات ، وتغطية مسحوق البيئة على السطح ، مقاومة للتآكل والأكسدة ، ومروحة تبريد مدمجة ،درجة حرارة السطح Rt+45°C
• مظهر رائع، وامتثال الـ ISO و CE

غرفة عزل فرن الأنابيب ذات المنطقة الواحدة عالية درجة الحرارة 1700 درجة مئوية

• العزل السيراميكي عالية الألومينا، حفر CNC، جدران الغرفة الارتباط بإحكام، U نوع MoSi2 سخان، مقاوم لدرجة حرارة تصل إلى 1800C
• طول التسخين 300 ملم، مناسبة لقطر أنبوب الألومينيا 40-80 ملم. أنبوب معالجة الألومينيا عالية، مقاومة درجة حرارة تصل إلى 1700 درجة مئوية،يتم تجهيز الجزء الحرج من منطقة التدفئة داخل أنبوب الفرن مع سدادة أنبوب السيراميك، والتي يمكن أن تمنع الحرارة بشكل فعال من الهروب وتقلل من فقدان الحرارة.
• المزدوج الحراري من النوع B

شفرة فتح سريعة، دعم أنبوب الفرن، 1/4 بوصة بابودا فوهة الغاز

• مجهزة بمكونات ملحقة سريعة فتح SS304 لتحميل وتفريغ المواد بسرعة ، مغلقة بخواتم غطاء المطاط الفلورية المقاومة لدرجات الحرارة العالية
• مدخل الهواء والمخرج تعتمد G1 / 4 بوصة بابودا فوهة الهواء، والتي يمكن توصيلها إلى أنبوب PTFE مع قطر خارجي من 8mm.
• مجهزة بمؤسسات فلانج قابلة للتعديل لضمان التشغيل الآمن والمستقر لأنبوب الفرن

مجموعة فردية من أجهزة إمداد الغاز من قناة واحدة

• الـ 1200C-1700Cحوض الحفرجميع الأفران مجهزة بجهاز إمدادات غاز واحد القناة
• المفاصل المزدوجة للفيرول؛ جهاز قياس تدفق الغاز العائم، ومعدل تدفق قابل للتعديل يتراوح بين 60-600ml / min
• الغازات المتاحة: N2، Ar، H2، CO، الخ

ملاحظة:عند ملء غازات التخفيف، صمامات الانسحاب، صمامات الاتجاه الواحد، أنظمة معالجة غازات العادم، الخ

1700 درجة مئوية درجة حرارة عالية لوحة التحكم في فرن الأنابيب

• تصميم متكامل مع جهاز تحكم درجة الحرارة، أمبيتر، فولتميتر، أزرار وظيفة على لوحة

• جهاز تحكم ذكي لدرجة الحرارة PID مع برامج 30 قطعة ، دقة ± 1 °C

• إيقاف تشغيل الطاقة، زيادة درجة الحرارة، كسر الحرارة والحماية من الإرهاق

• وظيفة ضبط الحرارة الذاتية

• مع 485 واجهة الاتصال (اختياري)

برامج التسخين لفرن الأنابيب عالي الوتيرة CVD 1700 °C

• 30 قطعة قابلة للبرمجة ، معدل التدفئة 1-10C / min يتم ضبطها بحرية

• عزل حراري جيد ، تبريد طبيعي ، تبريد بلطف

• 7 "لوحة الشاشة التي تعمل باللمس هو اختياري، ويمكن عرض برامج التدفئة في الوقت المناسب، وتنزيل

المواصفات التقنية

ملاحظات الطلب

• يجب أن يكون ضغط أنبوب المعالجة أقل من 0.02MPa
• مصدر الغاز يجب تجهيز صمام خفض الضغط
• قبل ملء غازات التخفيض مثل H2، يجب ضخ الهواء من الأنبوب
• عند ملء الغازات من مدخل الغاز في الأنابيب، يجب التأكد من فتح صمام منفذ الغاز
