محطة عمل فرن الأنابيب المتعددة المناطق تتكون من فرن أنابيب متعدد المناطق ، ومحطة تحكم دقة في تدفق الغاز الكلي ،وحدات مضخة فراغ عالية وأجزاء تجميع أخرى مثل أنبوب الفرنTmax 1200 °C، وسرعة الفراغ النهائي يذهب إلى 10^-7 torr مع وحدات مضخة الفراغ الجزيئي.محطة التحكم في تدفق الغاز الكتلة يخلط ثلاثة أو أكثر من أنواع الغاز معا وإدخال الغاز المختلط في أنبوب الكوارتز أو أنابيب معدنية داخل الفرنفرن الأنابيب متعددة المناطق مؤهلة للتجارب مثل CVD، الانتشار، وغيرها من العلاجات الحرارية تحت حالة الفراغ وحماية الغلاف الجوي.

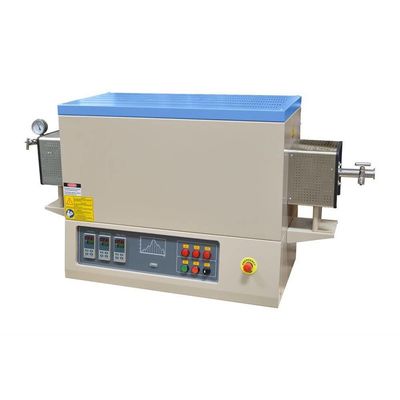

وجهة نظر أمامية لفرن الأنابيب الدوارة 1200C
| رقم الطراز | PTC D120/1000/12/3 |
| منطقة التدفئة |
أربع مناطق تدفئة |
| إمدادات الطاقة | 15 كيلوواط AC380-415V، 50/60Hz، ثلاثي المراحل |
| درجة حرارة العمل |
Tmax 1200°C (2192°F) |
| جهاز تحكم درجة الحرارة |
شيمادينجهاز تحكم PID |
| معدل التدفئة | ≤25 درجة مئوية / دقيقة |
| الحرارة | النوع N |
| بطانة الغرفة | المواد الخام لشركة Mitsubishiلوحات الأليومين عالية 1500# |
| أنبوب الفرن |
مادة: الكوارتز أو المعدن |
| أجهزة التشنج الفراغية |
شرائح الختم SS304 |
| مستوى الفراغ |
ماكس 10E-7 تور بمضخة جزئية |
| عنصر التدفئة |
سلك الملفات المقاومة HRE |
| معلومات الشحن | الوزن: 660 كجم W2150xL1200xH1360mm |
| الامتثال | CE، ISO |
| الضمان | ضمان محدود لمدة 18 شهراً مع دعم فني مدى الحياة |
| اسم البند | PTC D40/440/12 | PTC D80/440/12 | PTC D100/440/12 |
| طول التدفئة | 440ملم | 440ملم | 440ملم |
| حجم الأنبوب | OD40xL800mm | OD80xL1000mm | OD100xL1000mm |
| القوة | 4 كيلوواط | 7 كيلوواط | 8 كيلوواط |
| الوزن الصافي | 108 كيلوغرام | 275 كيلوغرام | 360 كيلوغرام |
