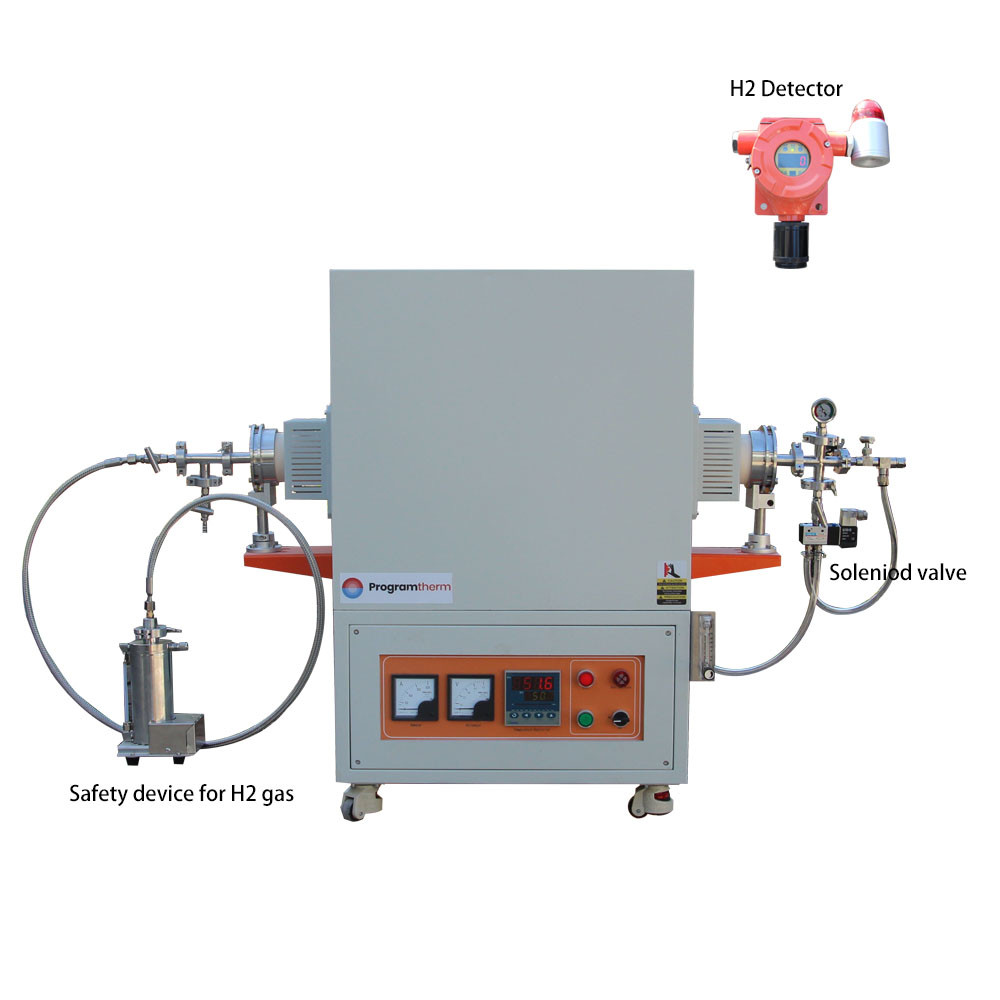

محطة عمل فرن أنابيب الهيدروجين تتكون عادة من فرن أنابيب، وحدة مضخة فراغ عالية،جهاز تصفية لجهاز الإشعال الهيدروجيني أو التلقائي وأجزاء التجميع الأخرى مثل أنبوب الفرن، والفولاذات، الخ Tmax 1700 درجة مئوية، ومعدل الفراغ النهائي يصل إلى 10^-3 torr مع وحدات مضخة الفراغ الجزيئي. هذا النوع من الفرن الأنبوبي هو الكفاءة للتجارب مثل CVD،والمعالجات الحرارية الأخرى في حالة الفراغ وحماية الغلاف الجوي.
وجهة نظر أمامية لفرن الأنابيب الدوارة 1700C
| رقم الطراز | PTC D60/300/17 |
| منطقة التدفئة | طول المنطقة: 300 ملم / 12 " منطقة حرارة موحدة: 140 ملم توحيد درجة الحرارة +/- 5C |
| القوة | 5 كيلوواط AC208-240V، 50/60Hz، مرحلة واحدة |
| درجة حرارة العمل | Tmax 1700 درجة مئوية (3092 درجة فهرنهايت) باستمرار 1600 درجة مئوية (2912 درجة فهرنهايت) |
| جهاز تحكم درجة الحرارة | اليهوديةجهاز تحكم PID وظيفة ضبط تلقائي 30 قطعة قابلة للبرمجة دقة درجة الحرارة +/- 1°C |
| معدل التدفئة | ≤10 درجة مئوية / دقيقة |
| الحرارة | النوع B |
| أنبوب الفرن | مادة: محتوى الألومينا 99.6٪ الحجم: OD60، الطول 900mm |
| أجهزة التشنج الفراغية | شرائح الختم SS304 مدخلات وغاز متعددة ومخارج |
| مستوى الفراغ | ماكس 10E-5 تور مع مضخة جزئية |
| بطانة الغرفة | المواد الخام لشركة Mitsubishiلوحات الأليومينية عالية 1800# |
| مكونات إلكترونية | صانع شنايدرمفتاح الهواء، ومدخل التواصل التيار المتردد، ومرور SSR الخ |
| عنصر التدفئة | قضبان MoSi2 القوية |
| معلومات الشحن | الوزن: 265 كجم W980xL600xH1360mm |
| الامتثال | CE، ISO |
| الضمان | ضمان محدود لمدة 18 شهراً مع دعم فني مدى الحياة |
| اسم البند | PTC D40/300/17 | PTC D80/300/17 | PTC D100/300/17 |
| طول التدفئة | 300ملم | 300ملم | 300ملم |
| حجم الأنبوب | OD40xL900mm | OD80xL900mm | OD100xL900mm |
| القوة | 3 كيلوواط | 4 كيلوواط | 7 كيلوواط |
| الوزن | 185 كيلوغرام | 238 كيلوغرام | 356 كيلوغرام |
