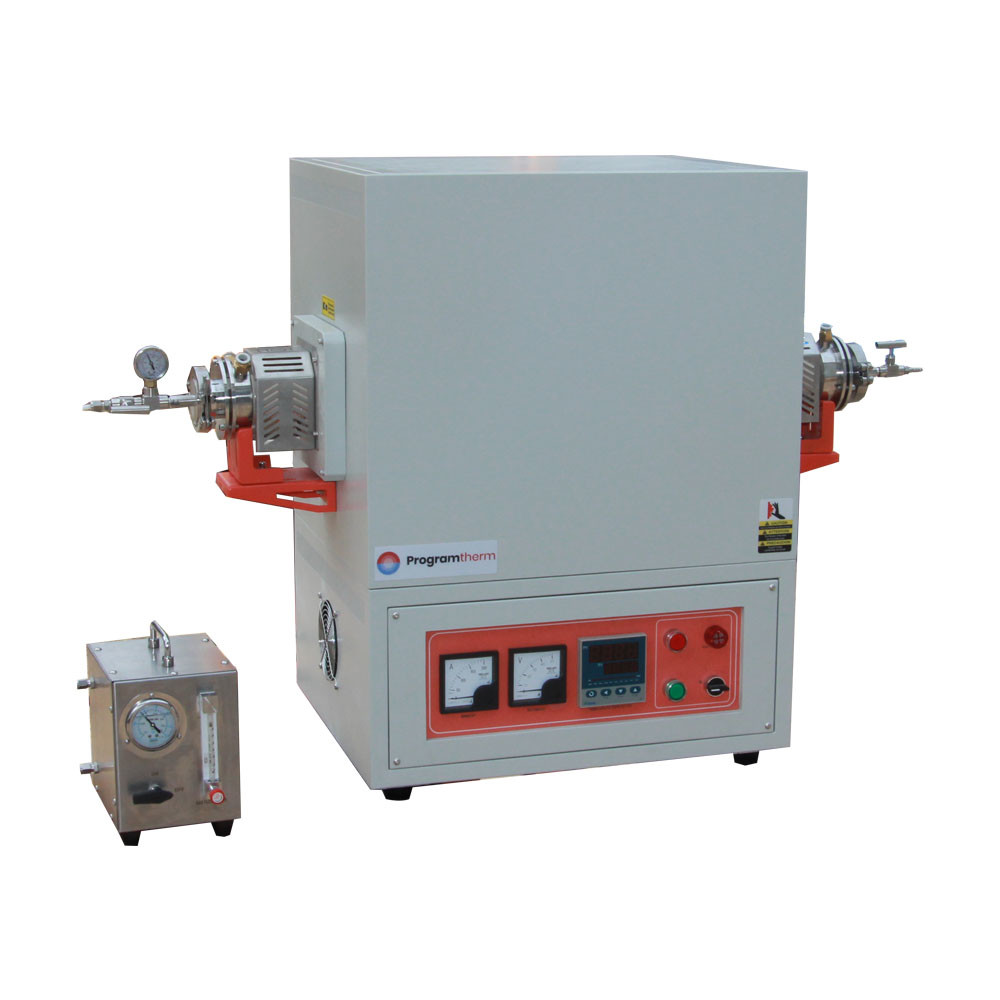

يتكون هذا النموذج من فرن أفقي أنبوبي للتدفئة ونظام إمدادات الغاز ، يقوم بشكل رئيسي بتجارب معالجة حرارية للأفلام الرقيقة (أفلام نتريد المعادن الانتقالية ونيتريد HEA ،طبقات صلبة PVD مختلفة).
منحنيات الرمل والسكن والتبريد لأفران الأنابيب من سلسلة 1700

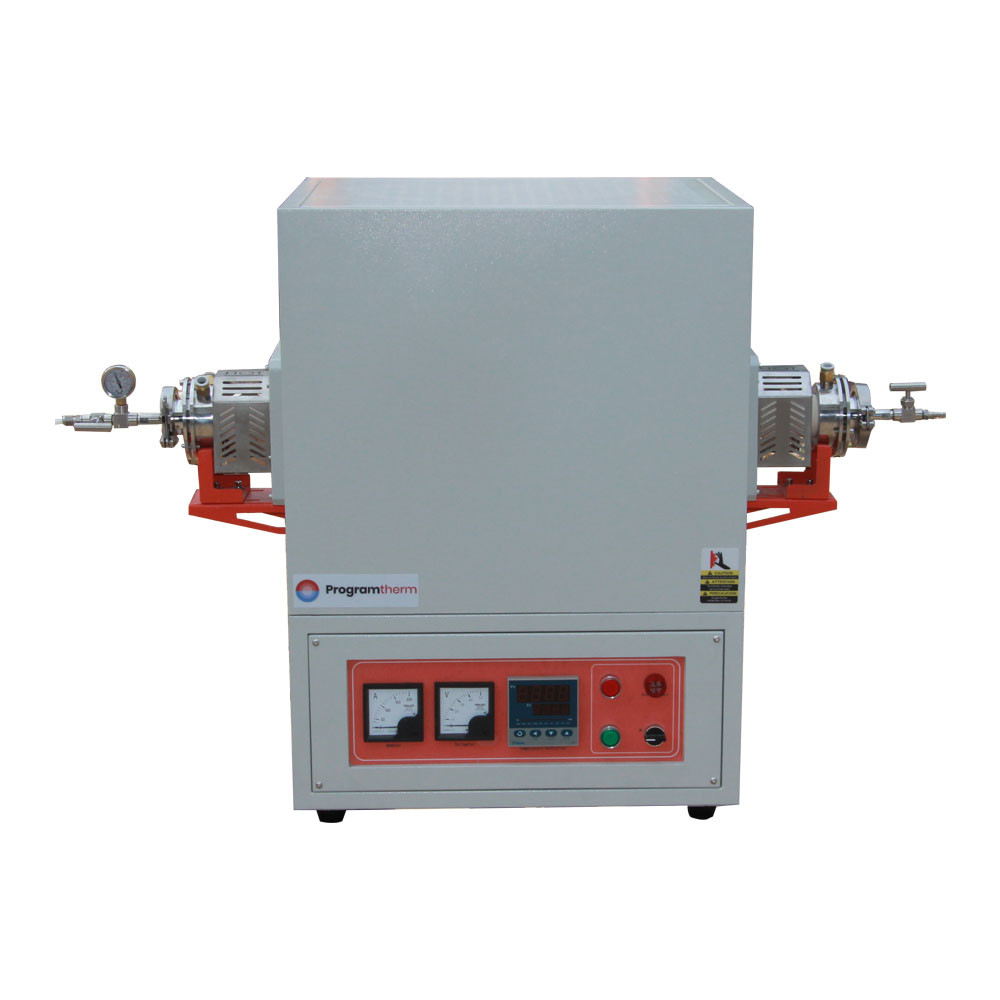

منظر الأمام لفرن الأنابيب عالي درجة الحرارة 1700 درجة مئوية
منظر الأمامية1700 درجةفرن الأنابيب عالي الحرارة
| رقم الطراز | PT D60/300/17 |
| منطقة التدفئة |
|
| إمدادات الطاقة | 5KW AC208-240V، 50/60Hz، مرحلة واحدة |
| درجة حرارة العمل |
|
| جهاز تحكم درجة الحرارة |
|
| معدل التدفئة | ≤10 درجة مئوية / دقيقة |
| الحرارة | النوع B |
| بطانة الغرفة | مادة Mitsubishi الخاملوحات الأليومين عالية الدرجة 1800 |
| أنبوب الفرن |
|
| أجهزة التشنج الفراغية |
|
| مستوى الفراغ |
|
| غاز الغلاف الجوي | الأرجون، النيتروجين، الخ |
| عنصر التدفئة |
|
| معلومات الشحن | الوزن: 190 كجم W1070xL700xH1070mm |
| الامتثال | CE، ISO |
| الضمان | ضمان محدود لمدة عامين مع دعم فني مدى الحياة |
| اسم البند | PT D40/300/17 | PT D80/300/17 | PT D100/300/17 |
| طول التدفئة | 300 ملم | 300 ملم | 300 ملم |
| حجم الأنبوب | OD40xL900mm | OD80xL900mm | OD100xL900mm |
| القوة | 220 فولت / 3 كيلوواط | 220 فولت/6 كيلوواط | 220 فولت/5 كيلوواط |
| أبعاد الفرن (LxWxH) | 1030x500x800ملم | 1050x520x830ملم | 1100×580×850ملم |
| الوزن الصافي | 150 كيلوغرام | 190 كيلوغرام | 290 كيلوغرام |
